產品結構

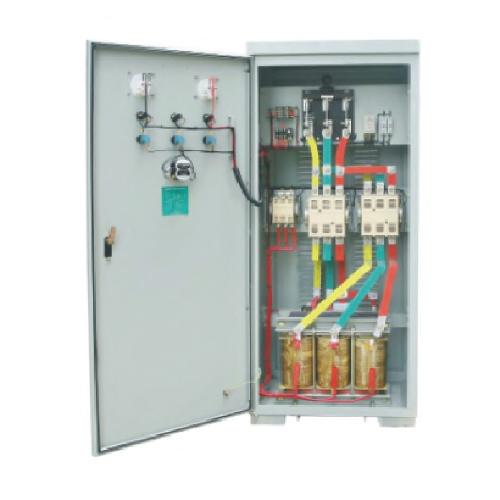

本產品為箱式防護結構，有自耦變壓器、交流接觸器、熱繼電器、時間繼電器等元件組成，對于75kW及以下的產品，系采用自動控制方式，80kW以上的產品，采用手動和自動兩種控制方式，可以自由調節控制起動時間，自耦變壓器線圈備用額定電壓65%及80%二個抽頭，出廠時接在80%抽頭上，電機接65%抽頭時，起動轉矩為0.385Me，接80%抽頭時，起動轉矩為0.64Me，Me為電機額定轉距。

起動性能

電動機起動時，起動電流不超過額定電流的4倍，其最長起動時間為30秒(包括一次或連續起動時間的總和)，若連續起動時間總和已達30秒，則起動后的冷卻時間，應不小于2小時才能再起動，因為本產品僅作長時間間歇起動之用，不適宜在頻繁操作條件下使用。起動箱具有過負荷及失壓保護。

安裝和使用環境

◇海拔高度不超過2000米;
◇周圍介質溫度不高于+40℃，不低于-5℃;
◇空氣相對濕度在最高溫度為40°℃，不超過50%;在最濕月(+25℃)，不大于90%;◇污染等級為3級;

◇安裝條件:

a.安裝面與水平面的傾斜不超過5度;

b.安裝類別為Ⅱ、III。
