主要功能特點

◇具有雙向計量有功電能的功能，計度器顯示;

◇具有RS485及紅外通訊(選配)，可遠程方便地抄出電能表的電量;

◇可設置或回抄:總電量、儀表常數、表地址、表密碼等參數;

◇芯片內部具有看門狗系統，使數據更安全可靠，停電數據長久保存(連續停電可保存10年);

◇互相隔離的電源，分別為CPU、計量部分及RS485接口提供可靠的工作電源;

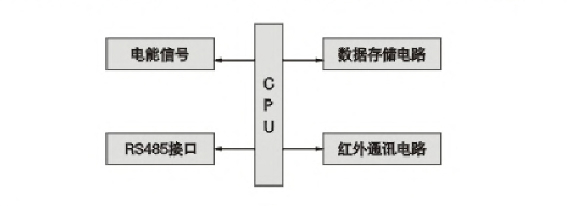

工作原理

電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，推動計度器顯示電能值。同時通過CPU處理把電量等相關信息存儲在存儲器里，可通過RS485和紅外通訊把信息讀出。

安裝與接線

1、電能表在出廠前經檢驗合格并加蓋鉛封，即可安裝使用。電能表應安裝在室內或戶外表箱內，安裝表的底座應固定在堅固，耐火的墻壁上，建議安裝高度1.8米，使用環境為-25~+45℃，相對濕度不超過85%，空氣中應無腐蝕氣體。

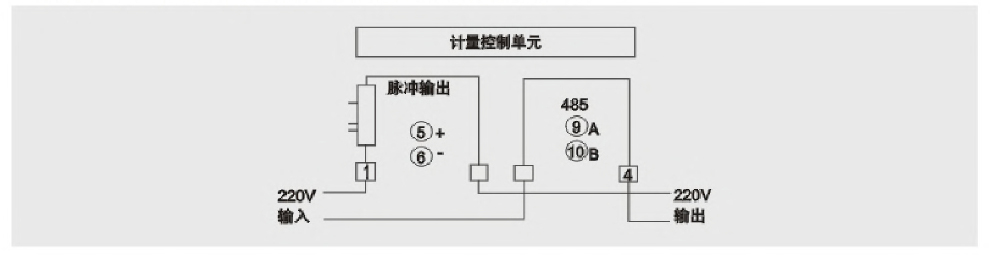

2、電能表應按接線圖接線，①、②、③、④接線端最好用銅線或銅接線引入，⑤、⑥端為脈沖信號輸出端，⑨、⑩端為RS485通訊接口。
